Funderingen op schroefpalen in de praktijk

Aan het water, tussen de bomen, in een achtertuin of onder een bestaande woning: een selectie projecten die tonen wat schroefpalen en Magnum Push Piers mogelijk maken.

Batterijopslag (BESS) · Ontwerpstudie

Fundering voor een 20ft-batterijcontainer van 44 ton

De uitdaging

In België komen batterijcontainers traditioneel op een betonplaat op steenslag. Dat vraagt graafwerk, bekisting en droogtijd, terwijl BESS-projecten net snel opgeleverd moeten worden. Eén 20ft-container weegt tot 44 ton en moet bovendien perfect vlak staan.

Onze oplossing

Op basis van sonderingen op de site werkten we samen met onze fabrikant Paalupiste een funderingsontwerp uit: schroefpalen tot in de draagkrachtige laag, met daarop een stalen frame dat de container draagt. Stelplaatjes op de paalkoppen laten een uitlijning tot op 1 à 2 mm toe; het frame wordt ter plaatse gelast of met klemverbindingen bevestigd.

Waarom het werkt

Geen betonplaat en nauwelijks grondwerk: de site moet enkel worden uitgezet en gecontroleerd op nutsleidingen. De palen zijn meteen belastbaar en aan het einde van de levensduur volledig te verwijderen.

Deze case is een ontwerpstudie voor een Belgisch BESS-project. De foto's tonen uitgevoerde BESS-installaties van onze fabrikant Paalupiste, onder meer in Svebolle (Denemarken).

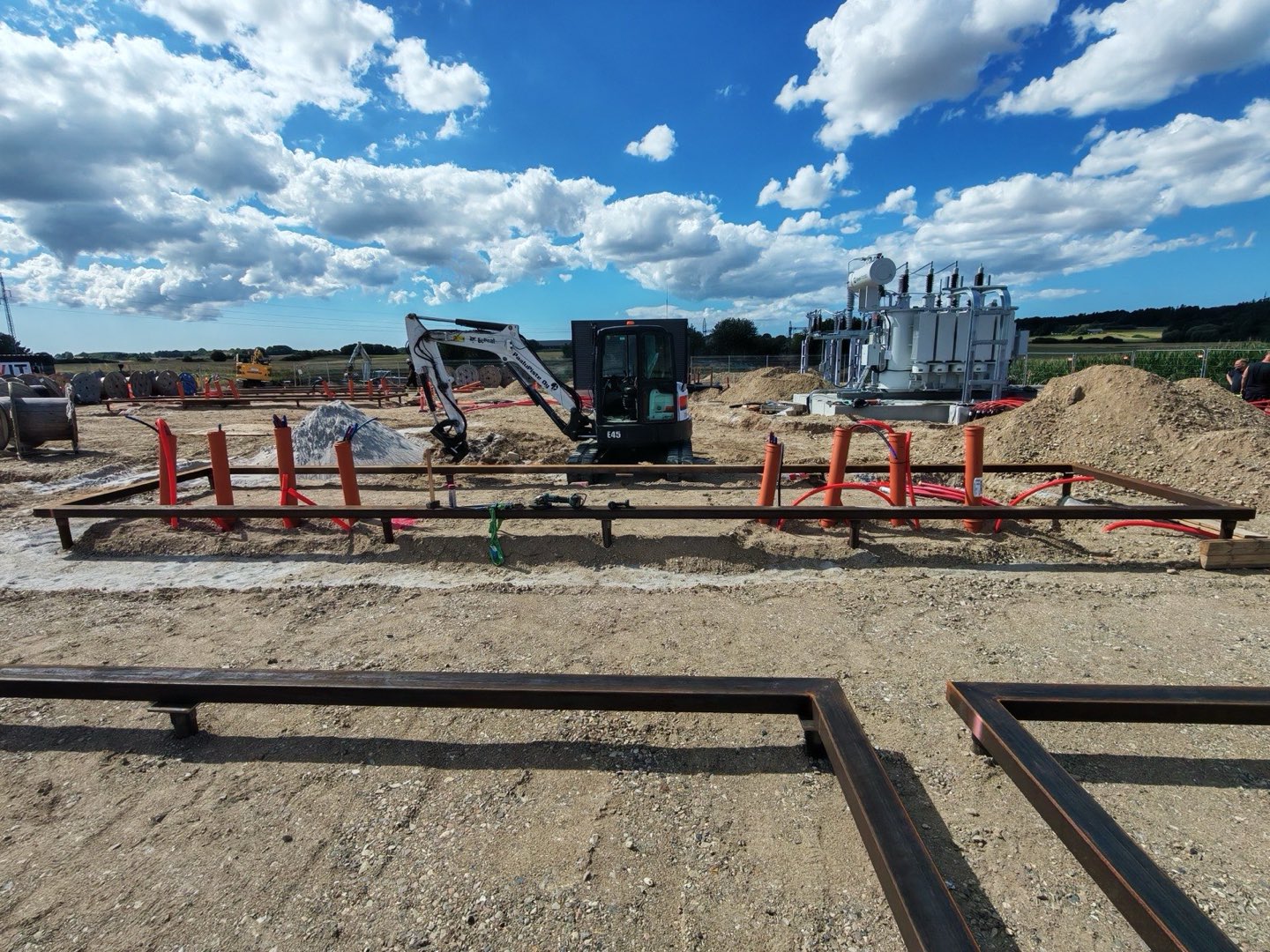

Rijen stalen containerframes op schroefpalen op een BESS-werf in Svebolle, Denemarken — Containerframes op schroefpalen — Svebolle (DK), foto: Paalupiste

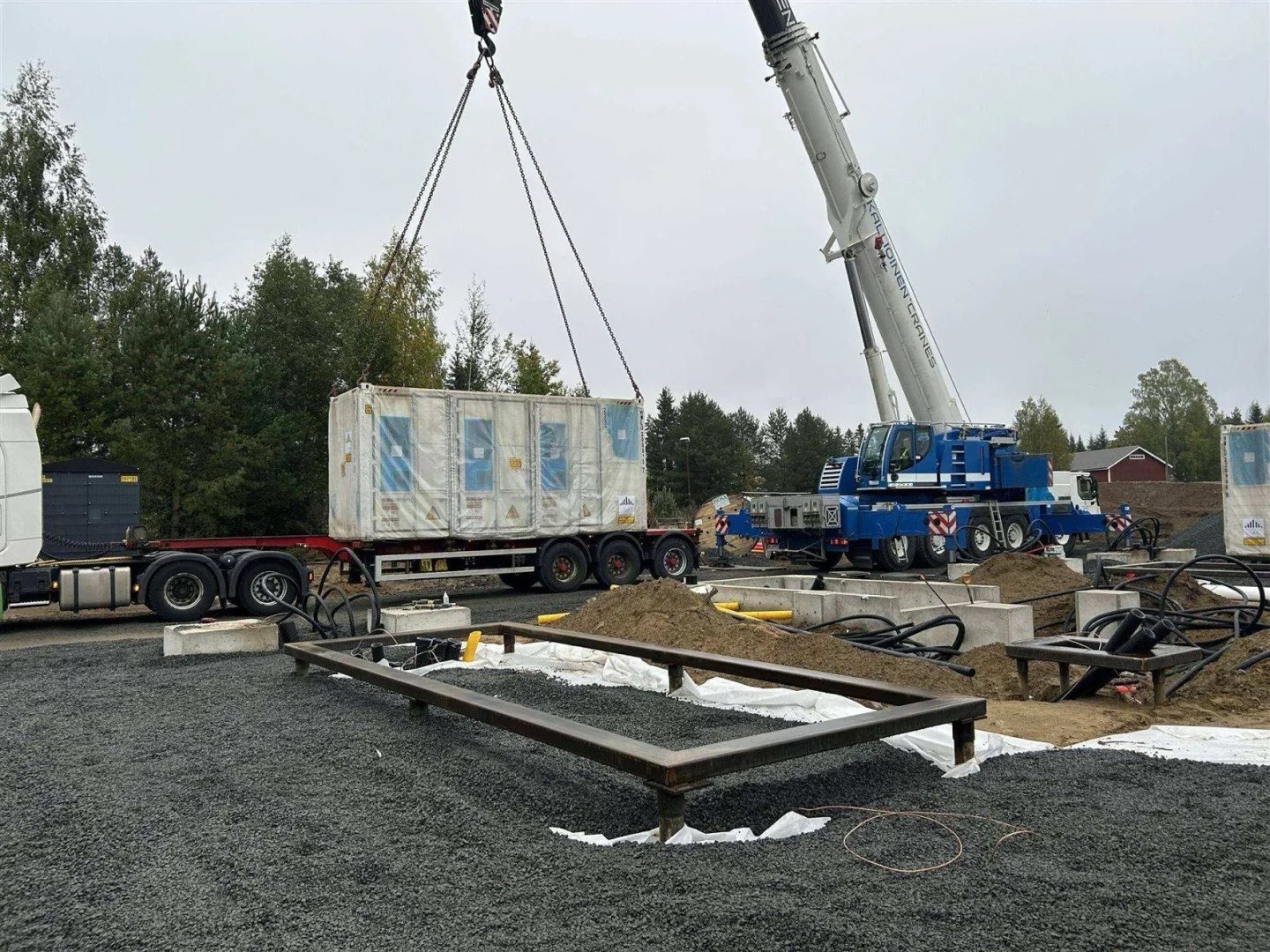

Batterijcontainer wordt met een kraan op een stalen frame op schroefpalen geplaatst — Container op frame — foto: Paalupiste

Doorsnede: batterijcontainer op stalen frame en schroefpalen in de bodem — Principe

Download de BESS-brochure (PDF) English (PDF)

Constructie aan het water · Lier

Botenhuis Lier

De uitdaging

Een houten botenhuis met meerdere boxen moest rechtstreeks aan en boven het water komen. Oevergrond is slap en nat, en zware machines of heiwerk vlak naast het water zijn geen optie.

Onze oplossing

We schroefden stalen palen door de slappe toplaag tot op de draagkrachtige grond. Tijdens het indraaien meten we de indraaikracht, die ons per paal het draagvermogen vertelt. We werkten daarbij grotendeels vanop een ponton op de rivier. De houten draagstructuur werd daarna rechtstreeks op de paalkoppen gemonteerd.

Het resultaat

Een stabiel botenhuis dat met zijn voeten in het water staat, trillingsvrij gefundeerd en zonder één kuub beton in de oever.

Botenhuis in Lier met meerdere houten boxen boven het water

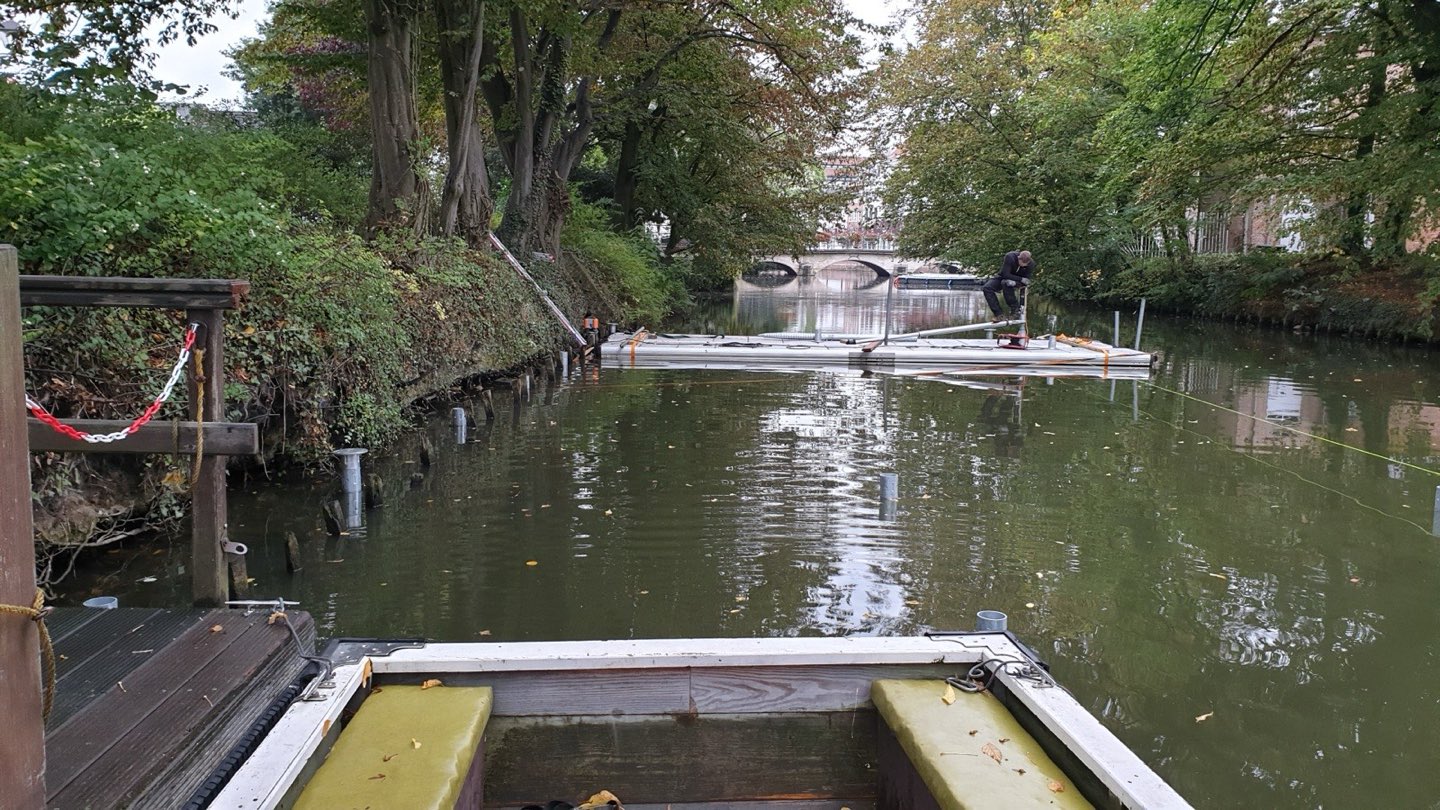

Werken vanaf een ponton op de rivier in Lier, met geplaatste palen langs de oever — Plaatsing vanaf het water

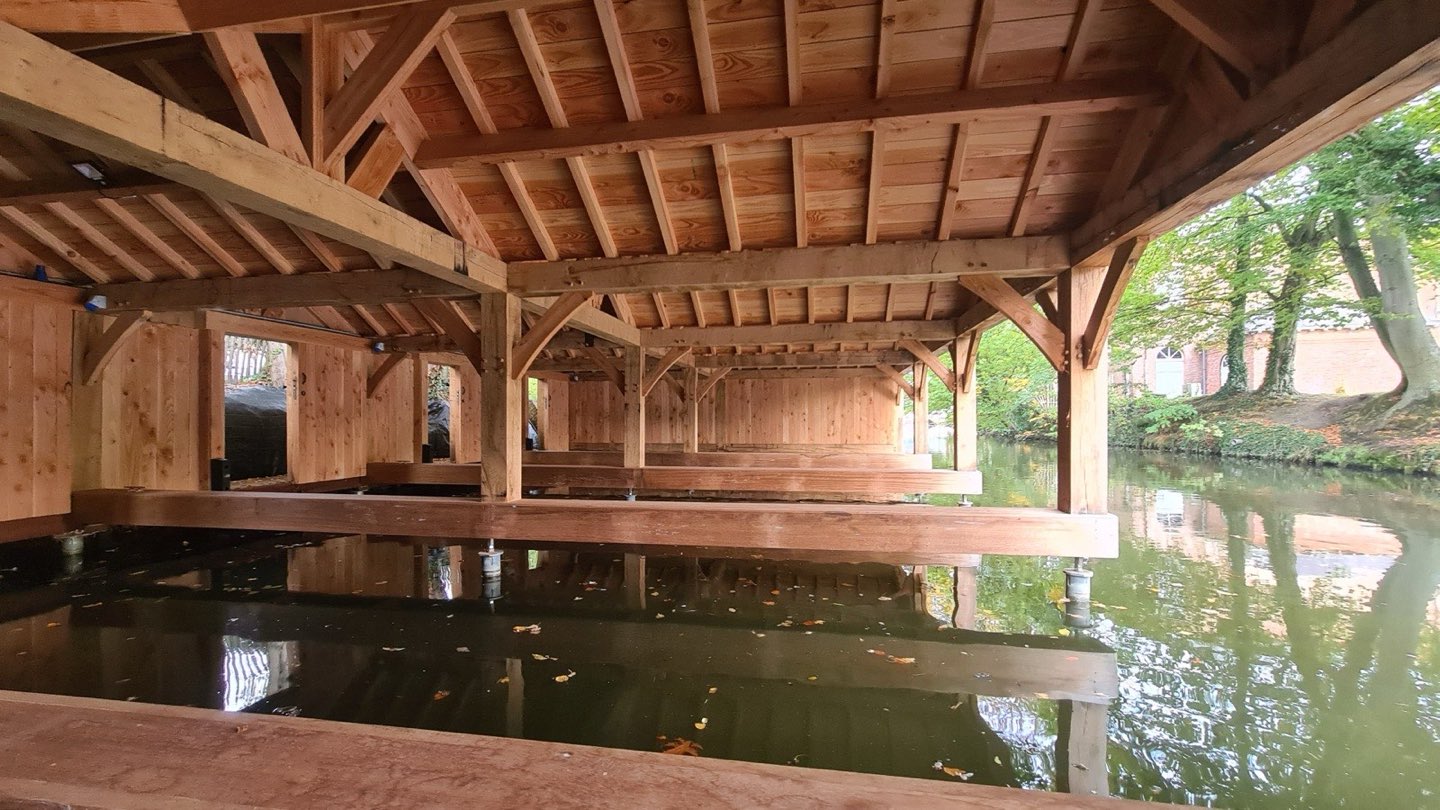

Binnenzicht van het botenhuis: houten spanten boven het water

Evenementen · Werken op het water

Tomorrowland 2024: palen plaatsen vanaf een ponton

De uitdaging

Voor Tomorrowland 2024 moest een fundering komen midden in het meer op het festivalterrein, ver van de oever. Geen enkele machine kan daar vanaf de kant bij, en alles moest op tijd klaar zijn voor de opbouw van het festival.

Onze oplossing

We brachten een graafkraan met hydraulische schroefkop op een drijvend ponton en plaatsten de schroefpalen rechtstreeks vanop het water, zonder werfweg of tijdelijke dam naar de oever.

Het resultaat

Rijen schroefpalen die strak in het water staan, geplaatst met minimale impact op het meer en de oevers — en na het evenement weer volledig te verwijderen.

Graafkraan op een drijvend ponton plaatst schroefpalen in het meer op het Tomorrowland-terrein

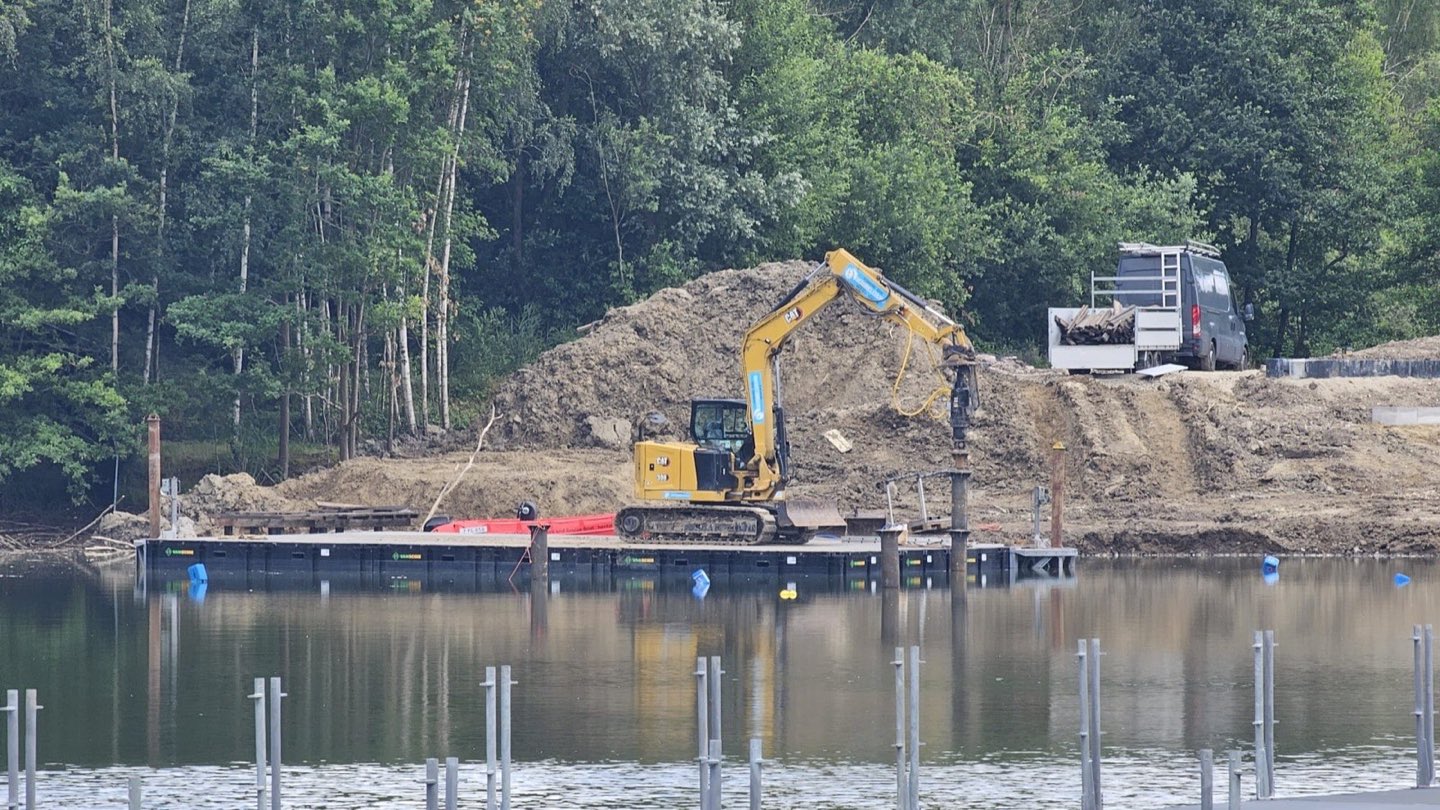

Rijen geplaatste schroefpalen in het water, met het ponton op de achtergrond — Palen in het water

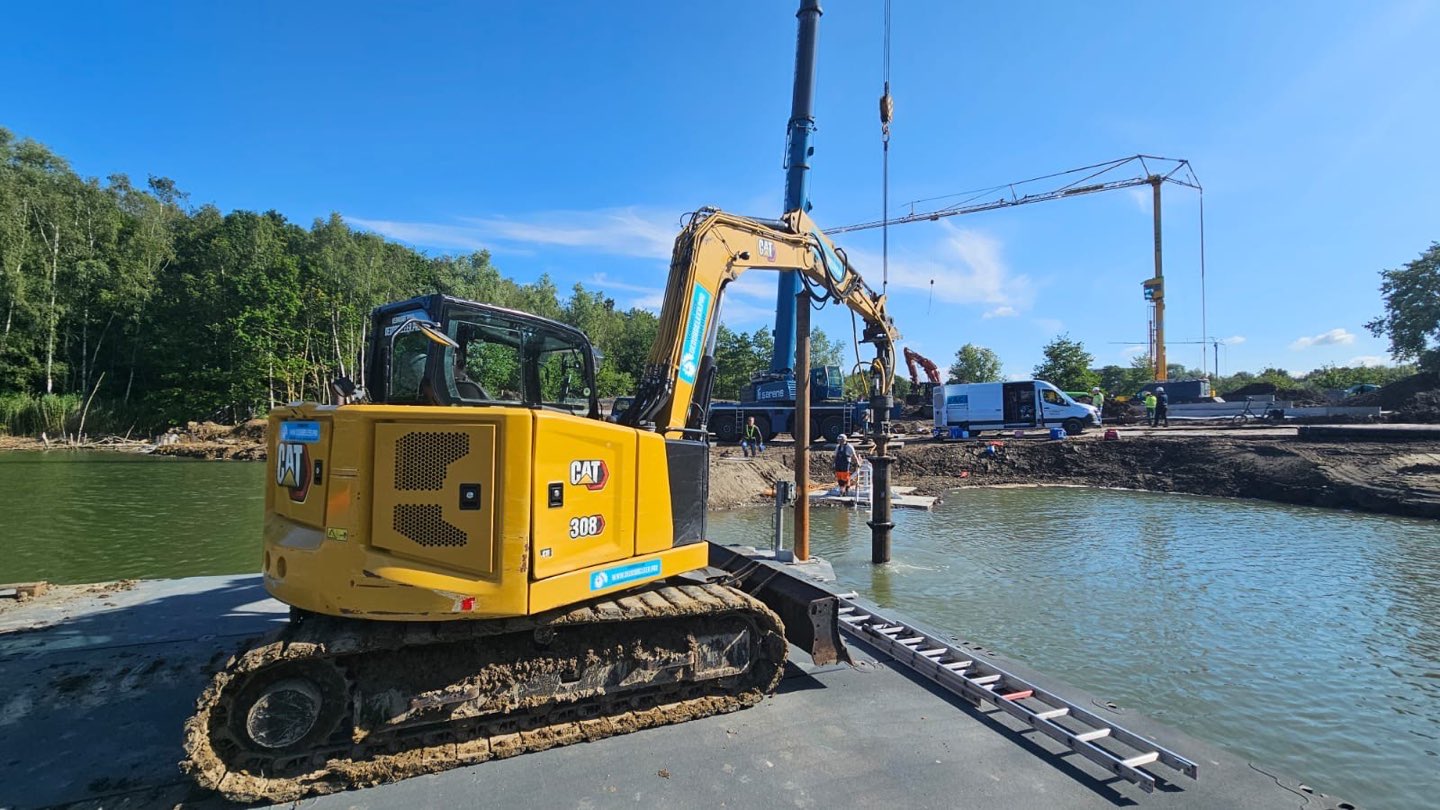

Graafkraan met schroefkop op het ponton aan de oever

Tuin & water

Steigers en vlonders aan het water

De uitdaging

Of het nu gaat om een steiger in een tuinvijver of een gebogen vlonder over het water in Zottegem: de constructie moet boven het water komen, zonder de aangelegde oever en beplanting om te woelen.

Onze oplossing

Een handvol schroefpalen, ingedraaid aan de rand en in de vijver. Geen graafwerk, geen beton dat moet uitharden onder water. De draagbalken en de vlonder werden direct op de palen bevestigd.

Het resultaat

Vlonders die netjes boven het water zweven, terwijl de tuin en de oever er rondom onaangeroerd bij liggen.

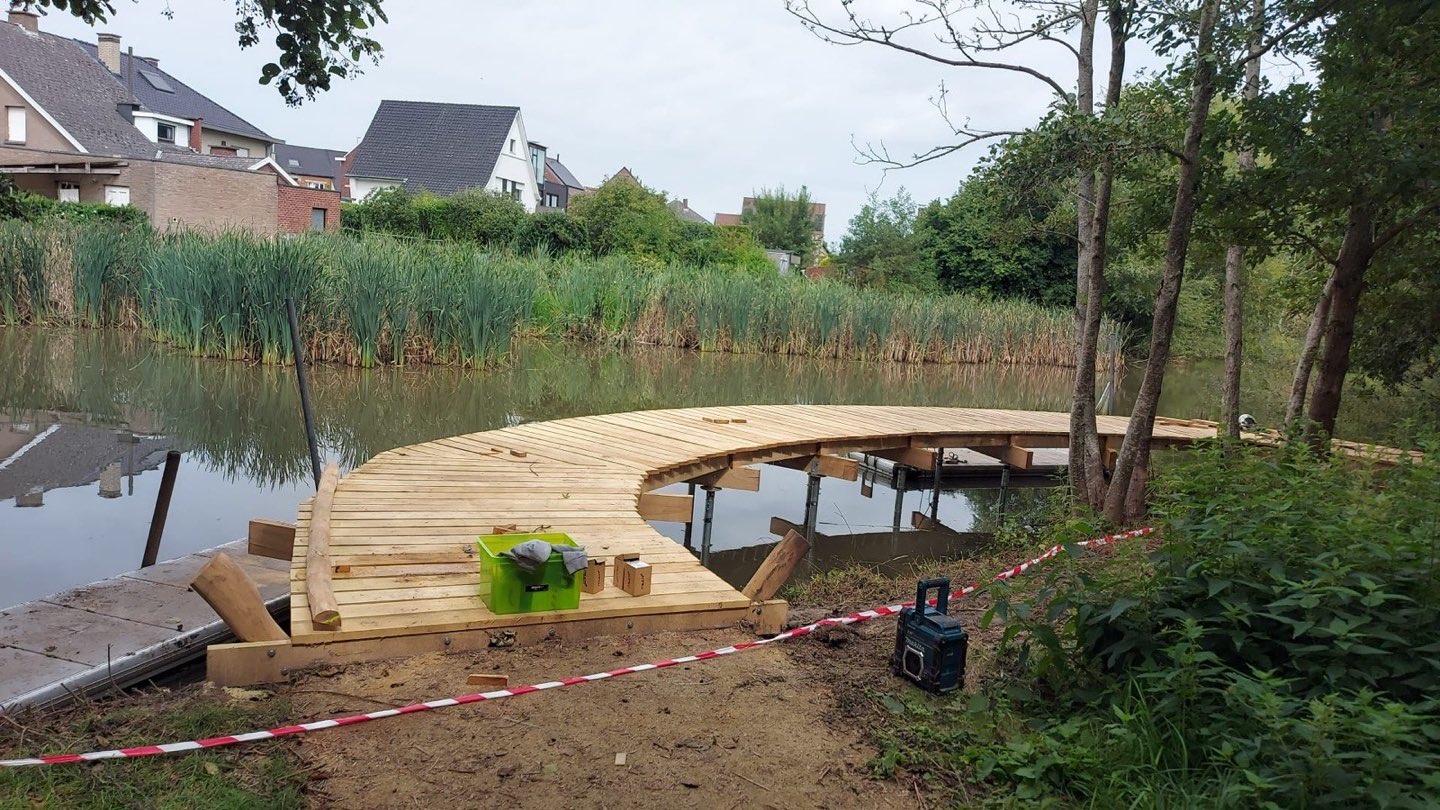

Gebogen houten vlonder op schroefpalen boven het water in Zottegem — Vlonder over het water — Zottegem

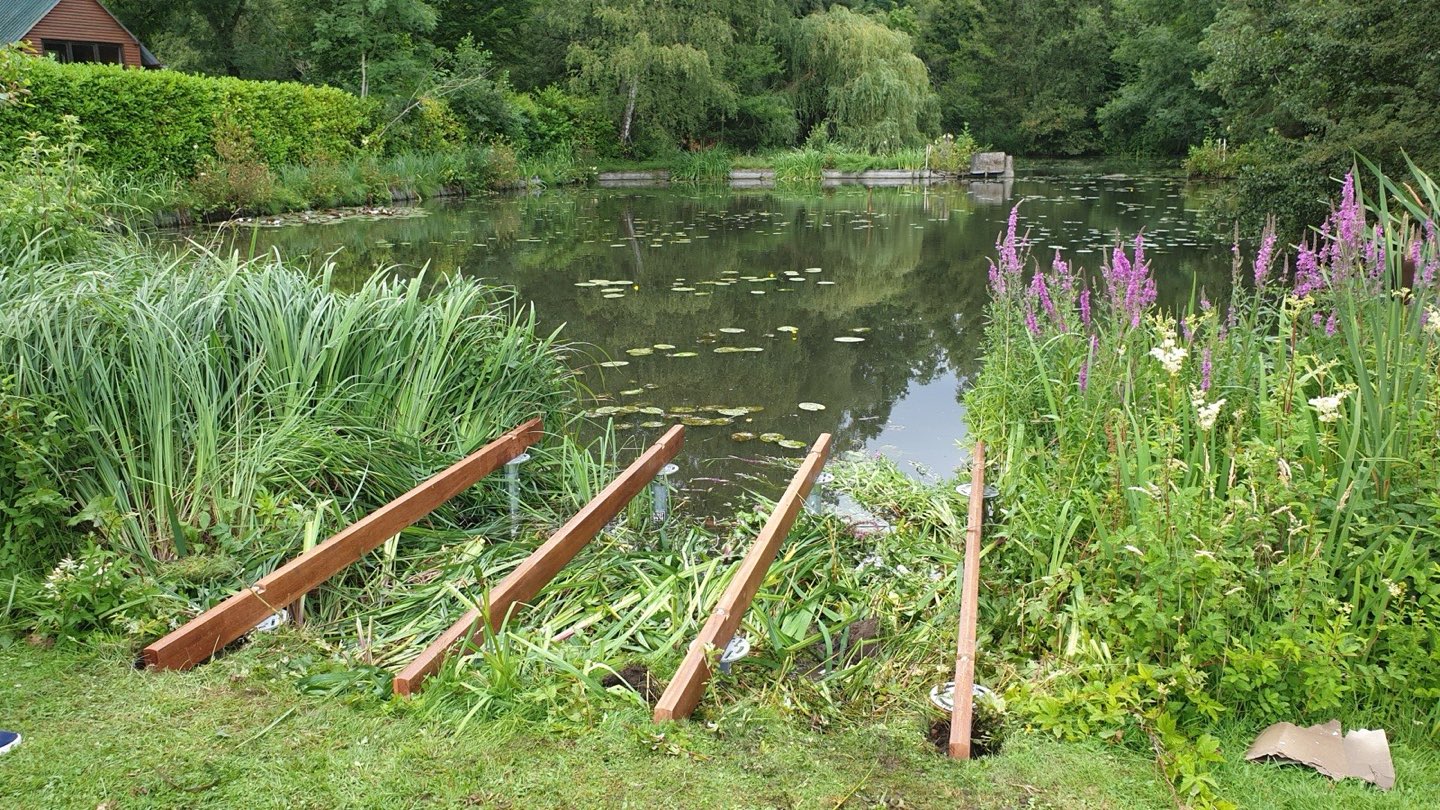

Schroefpalen klaar voor plaatsing aan de rand van een tuinvijver

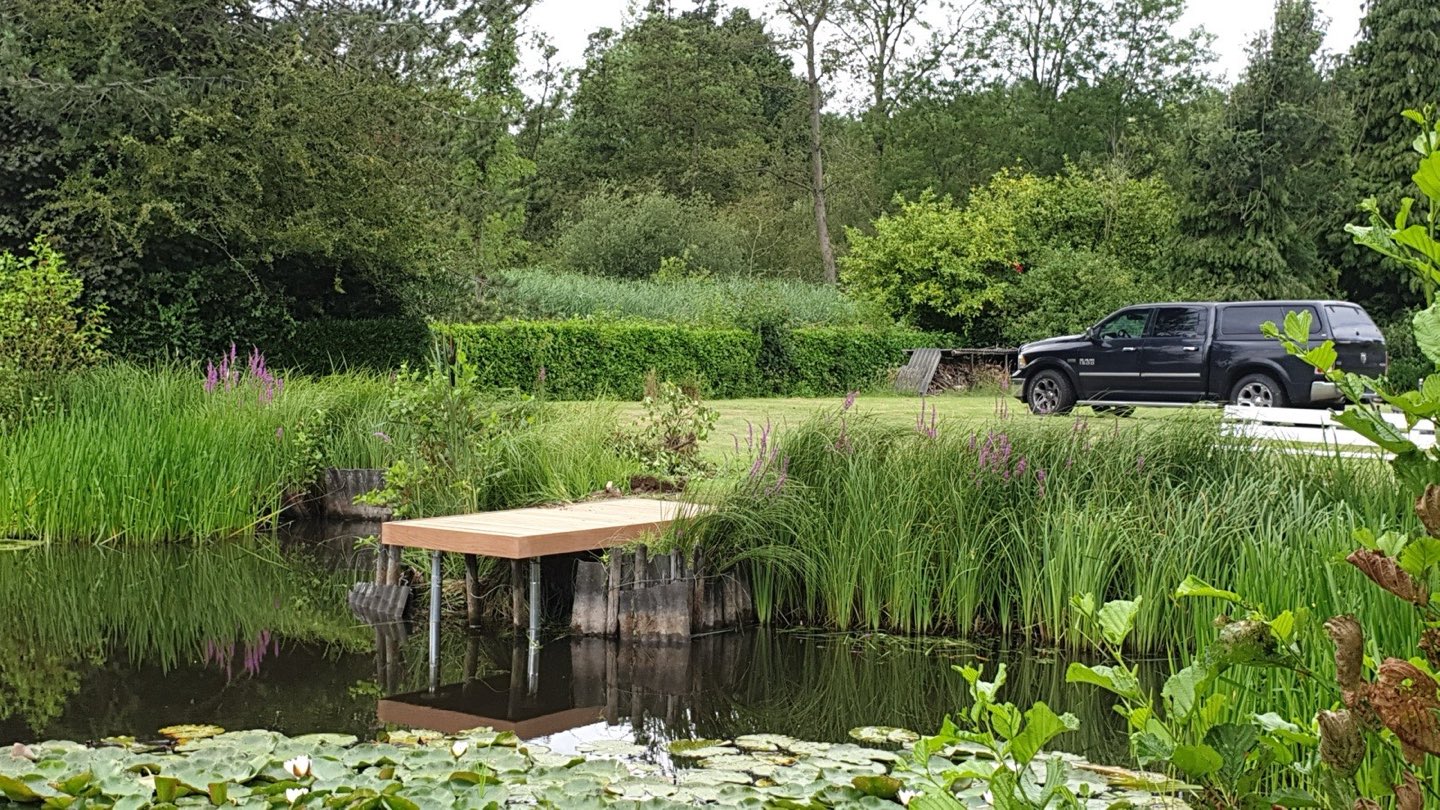

Afgewerkte houten steiger boven het water van een tuinvijver — Steiger in een tuinvijver

Wonen

Modulaire woning op schroefpalen

De uitdaging

Een modulaire woning wordt in de fabriek gebouwd en op één dag geplaatst. De fundering moet dus klaar zijn wanneer de modules aankomen, zonder weken te wachten tot beton is uitgehard.

Onze oplossing

We plaatsten een raster van schroefpalen exact volgens het funderingsplan van de modulebouwer. De palen zijn meteen belastbaar en vangen hoogteverschillen op via verstelbare paalkoppen.

Het resultaat

Een woning die meteen op haar fundering kon, met een verluchte ruimte onder de vloer die het geheel droog houdt.

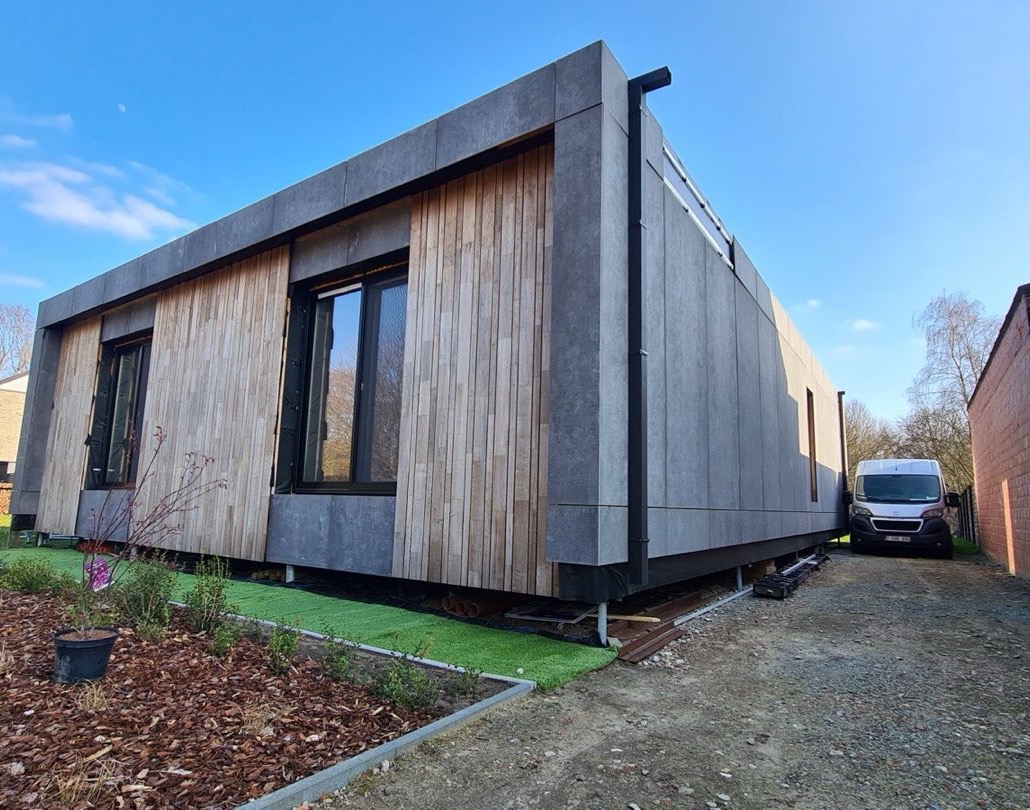

Afgewerkte modulaire woning met houten gevelbekleding

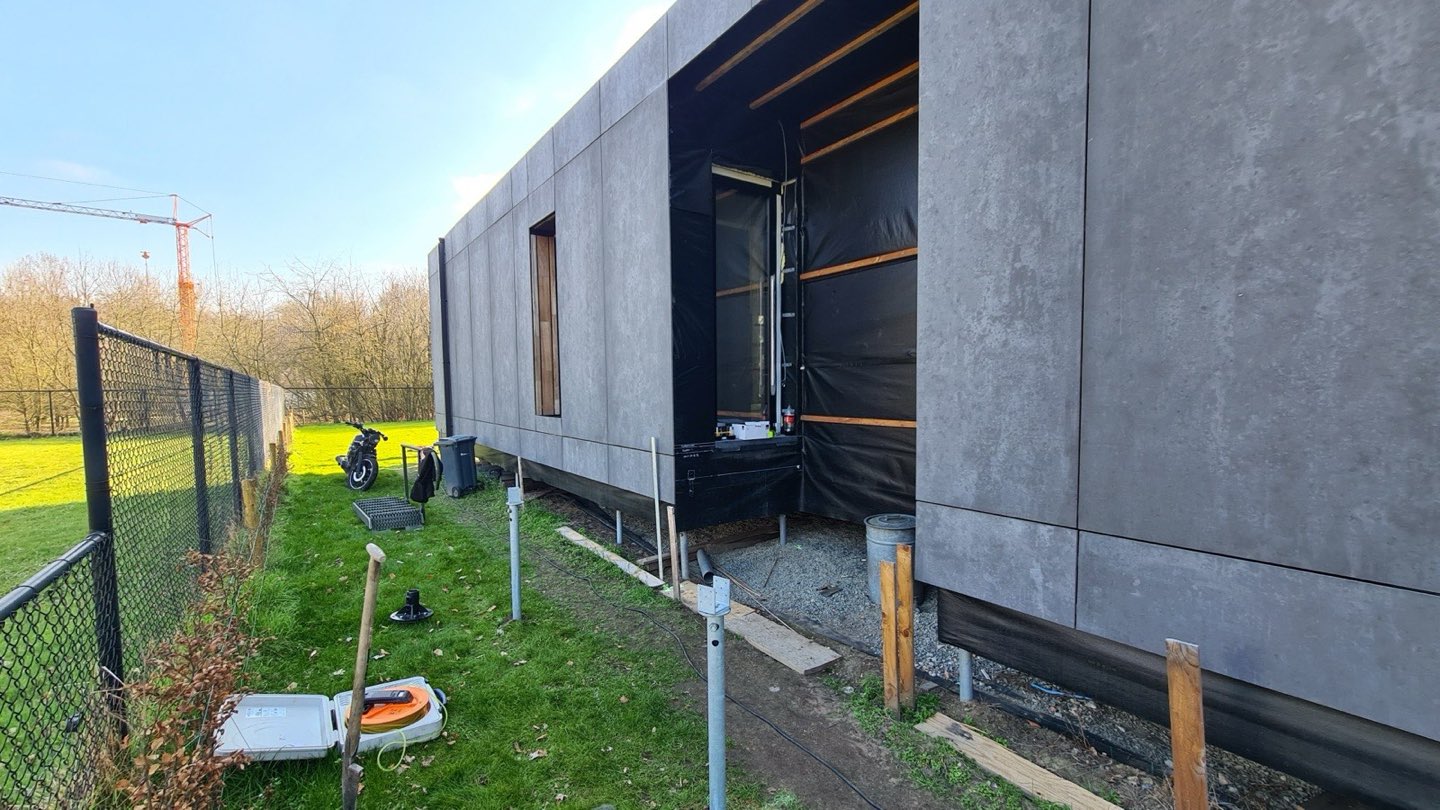

Zijkant van de modulaire woning met zichtbare schroefpalen eronder

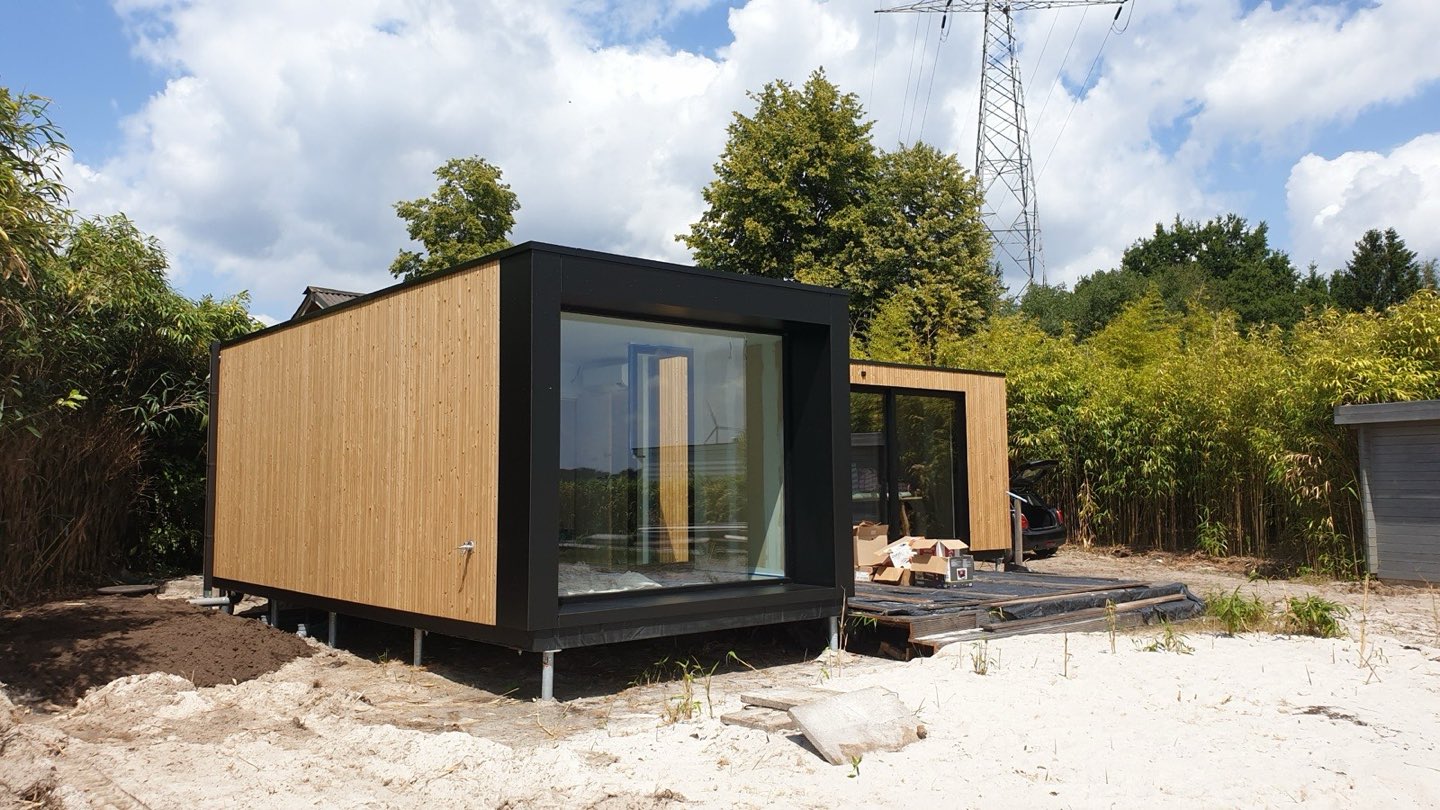

Modulaire unit met grote glaspartij op schroefpalen

Download de brochure modulaire bouw (PDF)

Publiek gebouw · Sint-Truiden

Ontvangstgebouw Provinciaal Domein Nieuwenhoven

De uitdaging

Het nieuwe ontvangstgebouw van het provinciaal domein staat aan en deels boven een vijver, op natte grond. De draagkrachtige laag ligt diep, en zwaar heiwerk in een natuurdomein was niet gewenst.

Onze oplossing

We plaatsten 98 schroefpalen tot 8 meter diep, trillingsvrij en met compacte machines tussen de bomen. Per paal meten we de indraaikracht, zodat het draagvermogen voor elke paal gekend is.

Het resultaat

Een gebouw dat licht boven het water lijkt te zweven, gefundeerd met minimale impact op het domein.

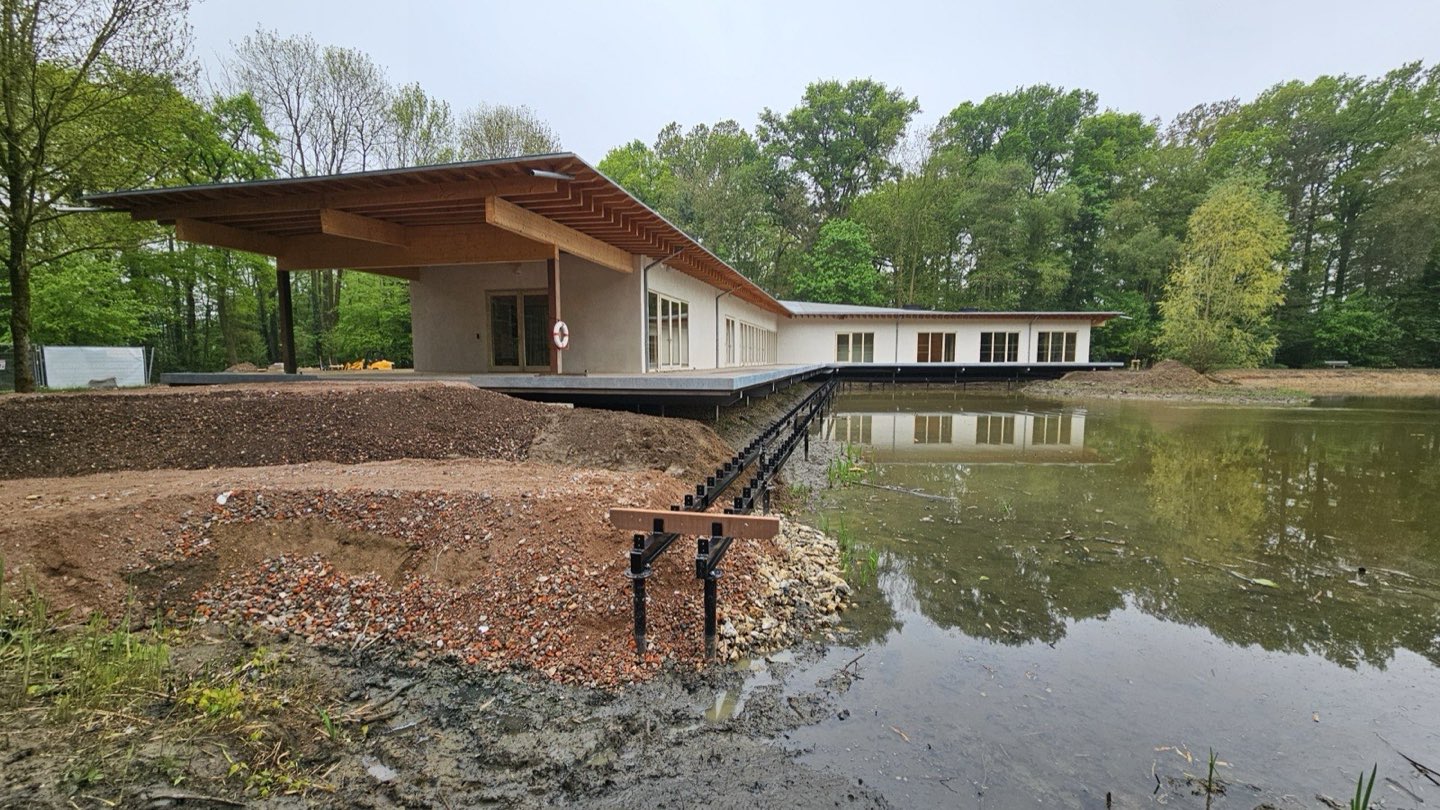

Ontvangstgebouw van Nieuwenhoven aan en boven de vijver

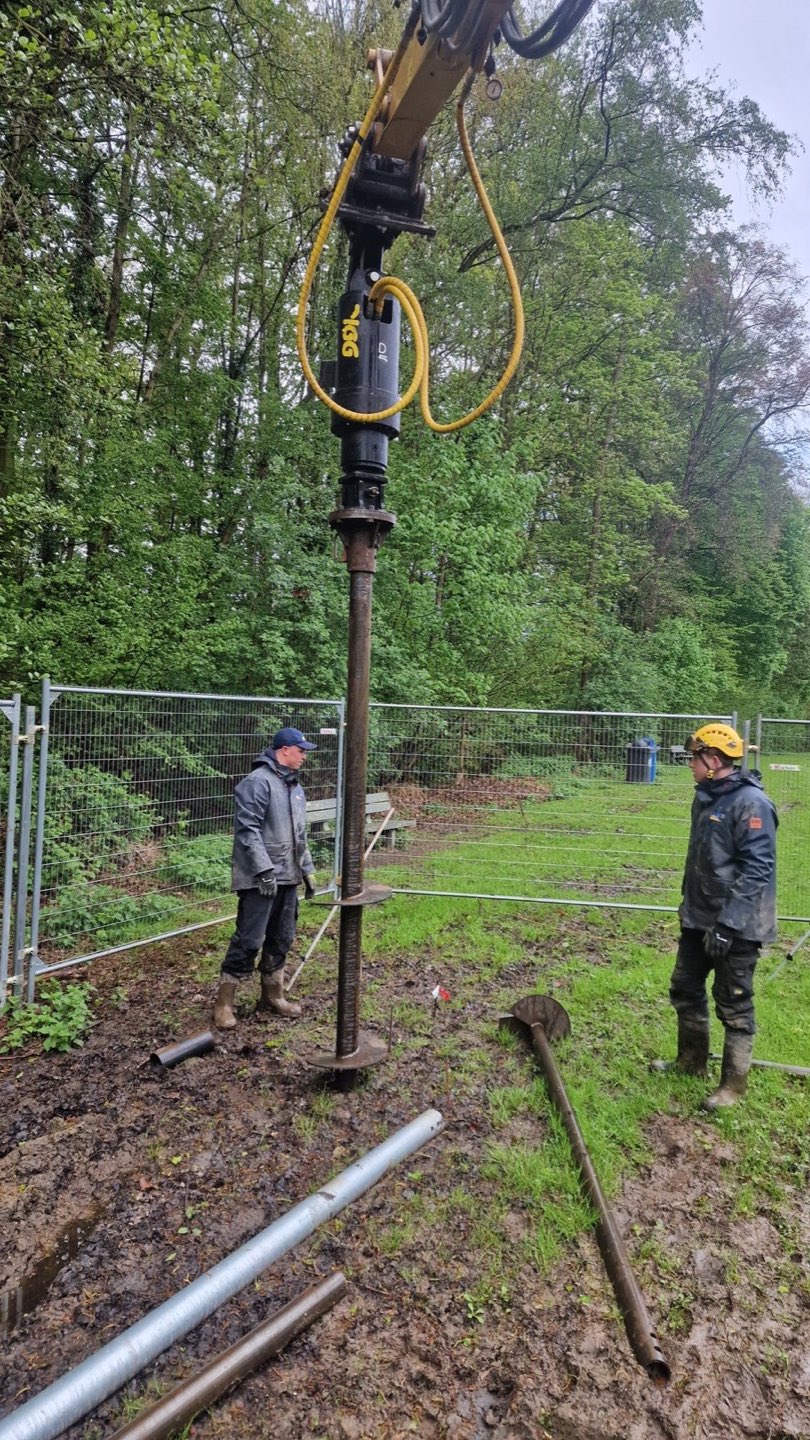

Plaatsing van een schroefpaal met een graafkraan tussen de bomen in Nieuwenhoven — Plaatsing

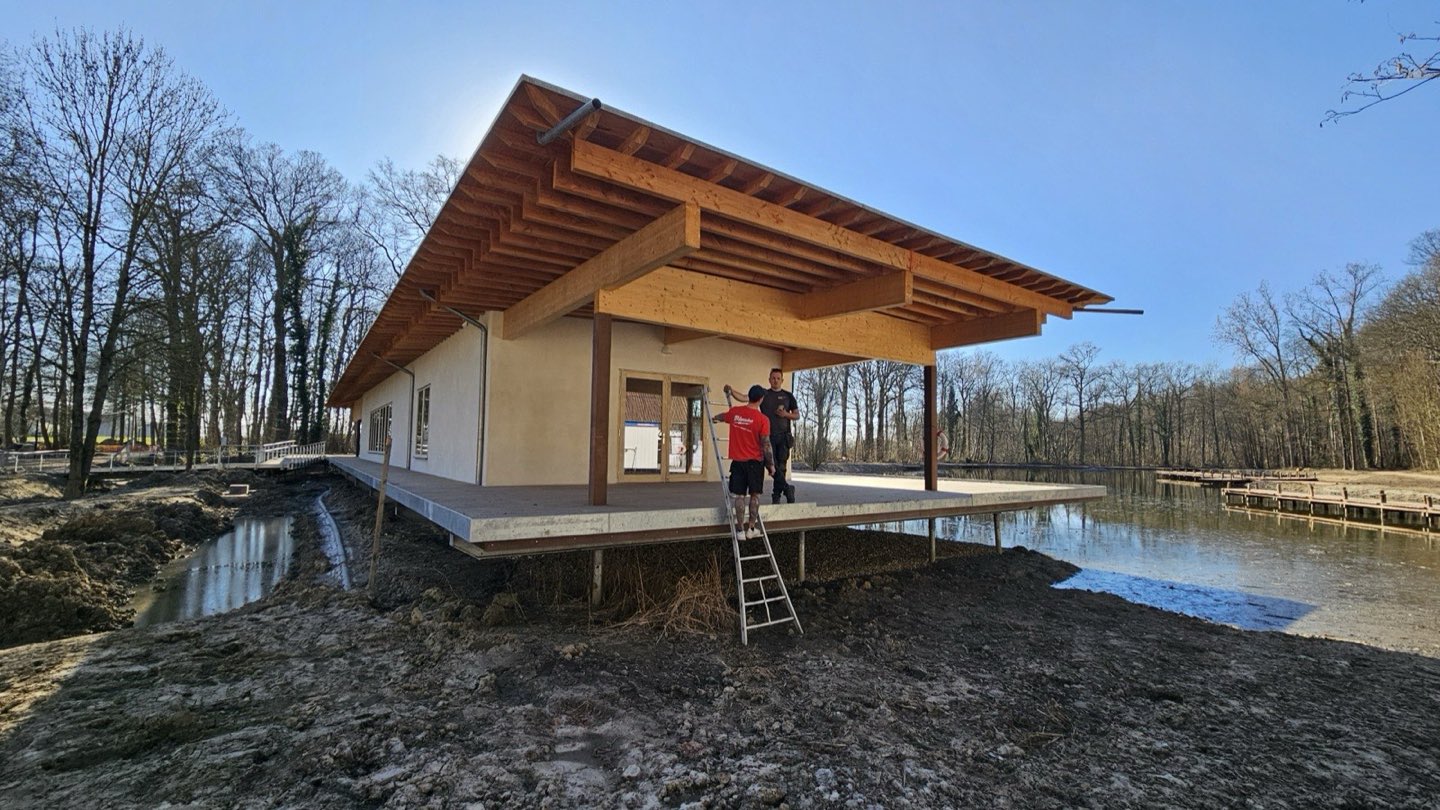

Afwerking van het ontvangstgebouw op schroefpalen aan het water — Afwerking

Funderingsherstel · Erquelinnes (Henegouwen) · 2026

Negen Magnum Push Piers onder een verzakte woning

9 Magnum Push Piers
tot 15,85 m diep
400 bar proefdruk per paal (± 20 t)
20–30 mm gecontroleerd opgeheven

De uitdaging

Een woning in Erquelinnes vertoonde scheuren in de binnenmuren door verzakking aan de linkerzijde. De draagkrachtige grond bleek pas op grote diepte te liggen.

Onze oplossing

In een eerste fase, half augustus 2026, stabiliseerden we de grond onder de fundering met expansiehars (Deep Lift). Eind augustus legden we de fundering plaatselijk bloot tot ongeveer 1 m onder het maaiveld en installeerden we negen Magnum Push Piers van Ø 76 mm met friction lead: twee aan de voorgevel, zes langs de linkerzijgevel en één aan de achtergevel. Stalen Magnum-consoles verbinden de palen met de bestaande fundering. Elke paal werd segment per segment geperst tot de weerstand volstond — zeven palen tot zo'n 14,5 à 16 m diep.

Het resultaat

Na plaatsing werd elke paal afzonderlijk gecontroleerd op 400 bar, goed voor ongeveer 20 ton reactiekracht, gedurende minstens 15 minuten — zonder noemenswaardige bijkomende indringing. Daarna hieven we de fundering langs de zijgevel gecontroleerd 20 à 30 mm op en vulden we holtes onder de fundering op met een injectie. Alles werd vastgelegd in een installatieverslag met diepte en druk per paal.

Meerdere hydraulische Magnum-vijzels persen tegelijk push piers langs de zijgevel van een woning — Persen langs de zijgevel, 3 september 2026

Scheurmeter op een gescheurde muur — Scheurvorming vooraf

Download de brochure funderingsherstel (PDF)

Expansiehars · Callenelle (Péruwelz) · 2026

Voetgangerstunnel onder de spoorweg

De uitdaging

Onder een voetgangerstunnel aan de spoorlijn was de ondergrond plaatselijk verzwakt. Graafwerk of zware machines in een smalle tunnel naast een spoorlijn in gebruik: dat was geen optie.

Onze oplossing

Begin mei 2026 injecteerden we expansiehars volgens de Soiltek Deep Lift-methode, vanuit de tunnel zelf, via kleine boorgaten. Lasers op statief volgden elke beweging van de constructie; de injectie-unit registreerde druk en debiet per injectiepunt. Scheuren werden voor en na de werken opgemeten.

Het resultaat

Een versterkte ondergrond zonder één graafput, uitgevoerd in een beperkte ruimte en met continue controle van de constructie.

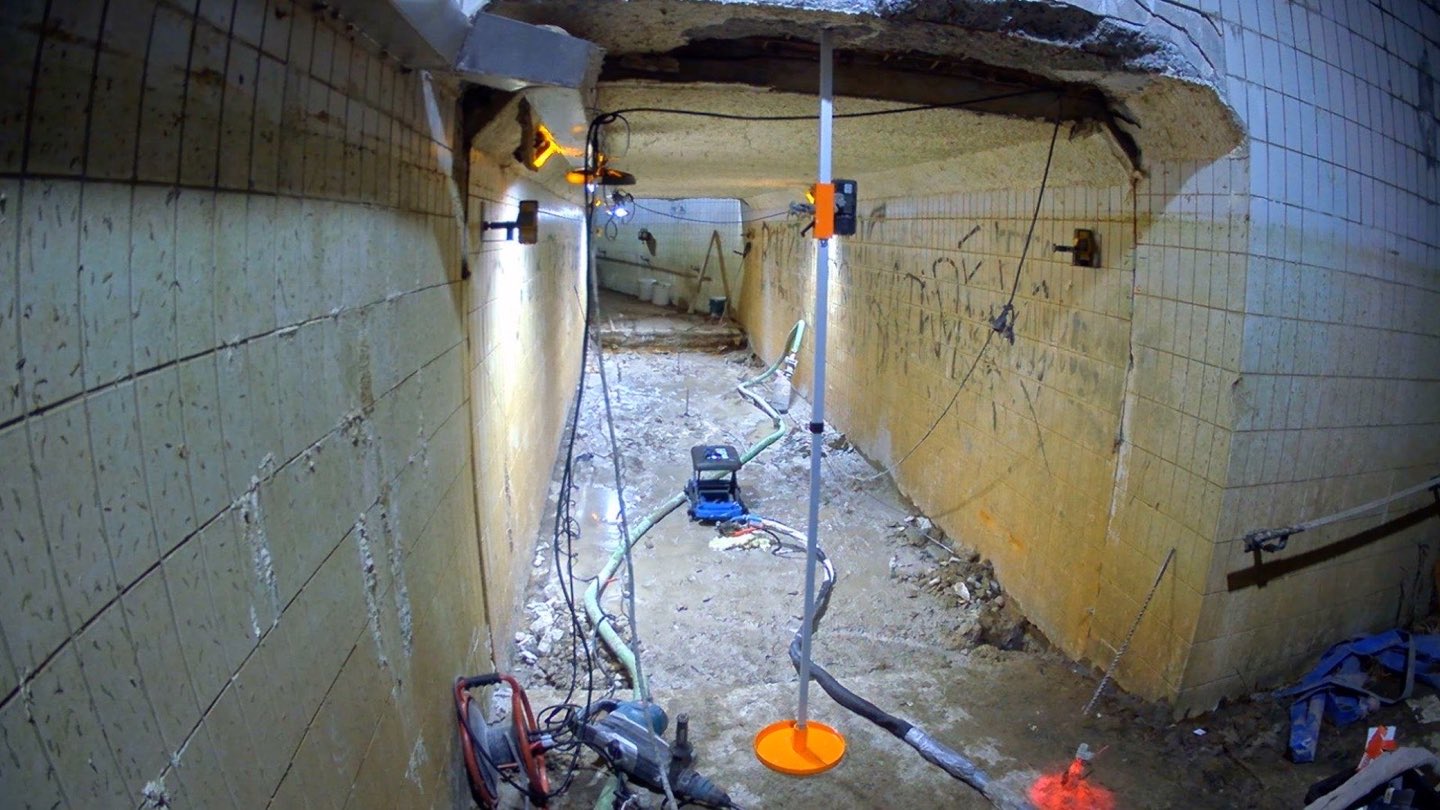

Voetgangerstunnel met laserontvanger op statief en injectieslangen tijdens de werken — Lasermonitoring in de tunnel

Bedieningspaneel van de Soiltek-injectie-unit met druk- en debietwaarden — Druk en debiet per injectiepunt

Opvolging van een scheur in een betegelde wand met datum en markeringen — Scheuropvolging

Referenties in cijfers

Groot, snel en overal

449schroefpalen

Fietsen door de Bomen

Het verhoogde fietspad door de boomkruinen in Hechtel-Eksel werd gefundeerd op 449 schroefpalen, met minimale impact op het bos.

150woningen in 2 weken

Nooddorp Oostakker

Voor de opvang van Oekraïense vluchtelingen fundeerden we een nooddorp met 150 woningen in amper twee weken tijd.

98palen tot 8 m diep

Provinciaal Domein Nieuwenhoven

Het ontvangstgebouw in Sint-Truiden, gefundeerd op 98 schroefpalen tot 8 meter diepte. Bekijk de case

Al jarenpodia op schroefpalen

Tomorrowland

Tijdelijke constructies die snel moeten staan en daarna spoorloos verdwijnen: daar zijn schroefpalen voor gemaakt. Bekijk de case

Circulairhoutskeletbouw

HSB-woningen in Bouillon

Houtskeletbouwwoningen op schroefpalen: een fundering die demonteerbaar en herbruikbaar is, en de bodem niet vervuilt.
