Schraubpfahlgründungen in der Praxis

Die Herausforderung

In Belgien stehen Batteriecontainer traditionell auf einer Betonplatte auf Schotter. Das bedeutet Aushub, Schalung und Aushärtezeit, während BESS-Projekte schnell geliefert werden müssen. Ein einzelner 20-Fuß-Container wiegt bis zu 44 Tonnen und muss außerdem perfekt waagerecht stehen.

Unsere Lösung

Auf Grundlage von Drucksondierungen vor Ort hat unser Hersteller Paalupiste einen Gründungsvorschlag ausgearbeitet: Schraubpfähle bis in die tragfähige Schicht, darauf ein Stahlrahmen, der den Container trägt. Nivellierplatten auf den Pfahlköpfen erlauben eine Ausrichtung auf 1 bis 2 mm genau; der Rahmen wird vor Ort verschweißt oder mit Klemmverbindungen befestigt.

Warum es funktioniert

Keine Betonplatte und kaum Erdarbeiten: Die Fläche muss nur abgesteckt und auf Leitungen geprüft werden. Die Pfähle sind sofort belastbar und lassen sich am Ende ihrer Lebensdauer vollständig entfernen.

Dieser Fall ist eine Machbarkeitsstudie für ein belgisches BESS-Projekt. Die Fotos zeigen fertige BESS-Anlagen unseres Herstellers Paalupiste, unter anderem in Svebolle (Dänemark).

Die Herausforderung

Für Tomorrowland 2024 wurde ein Fundament mitten im See auf dem Festivalgelände benötigt, weit vom Ufer entfernt. Keine Maschine erreicht das vom Ufer aus, und alles musste rechtzeitig zum Festivalaufbau fertig sein.

Unsere Lösung

Wir setzten einen Bagger mit hydraulischem Drehantrieb auf einen schwimmenden Ponton und brachten die Schraubpfähle direkt vom Wasser aus ein, ohne Baustraße oder provisorischen Damm zum Ufer.

Das Ergebnis

Saubere Reihen von Schraubpfählen im Wasser, eingebracht mit minimalem Eingriff in den See und seine Ufer — und nach der Veranstaltung vollständig entfernbar.

Die Herausforderung

Ein Modulhaus wird im Werk gebaut und an einem einzigen Tag aufgestellt. Das Fundament muss also bereit sein, wenn die Module ankommen, ohne wochenlang auf das Aushärten von Beton zu warten.

Unsere Lösung

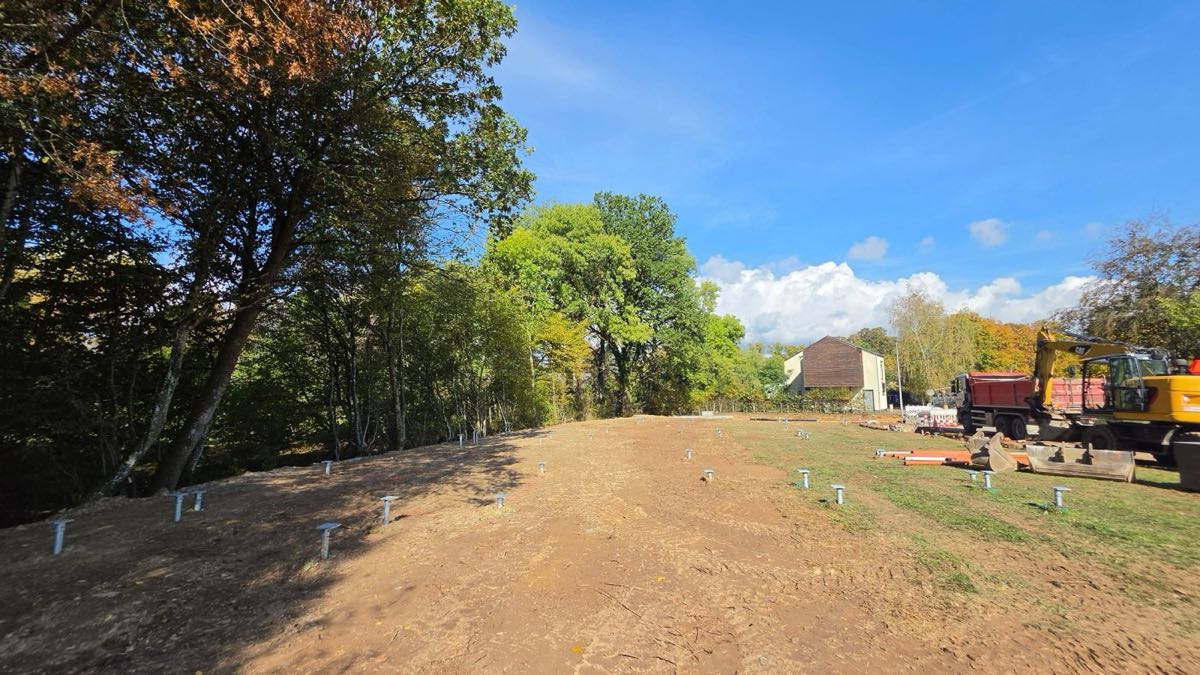

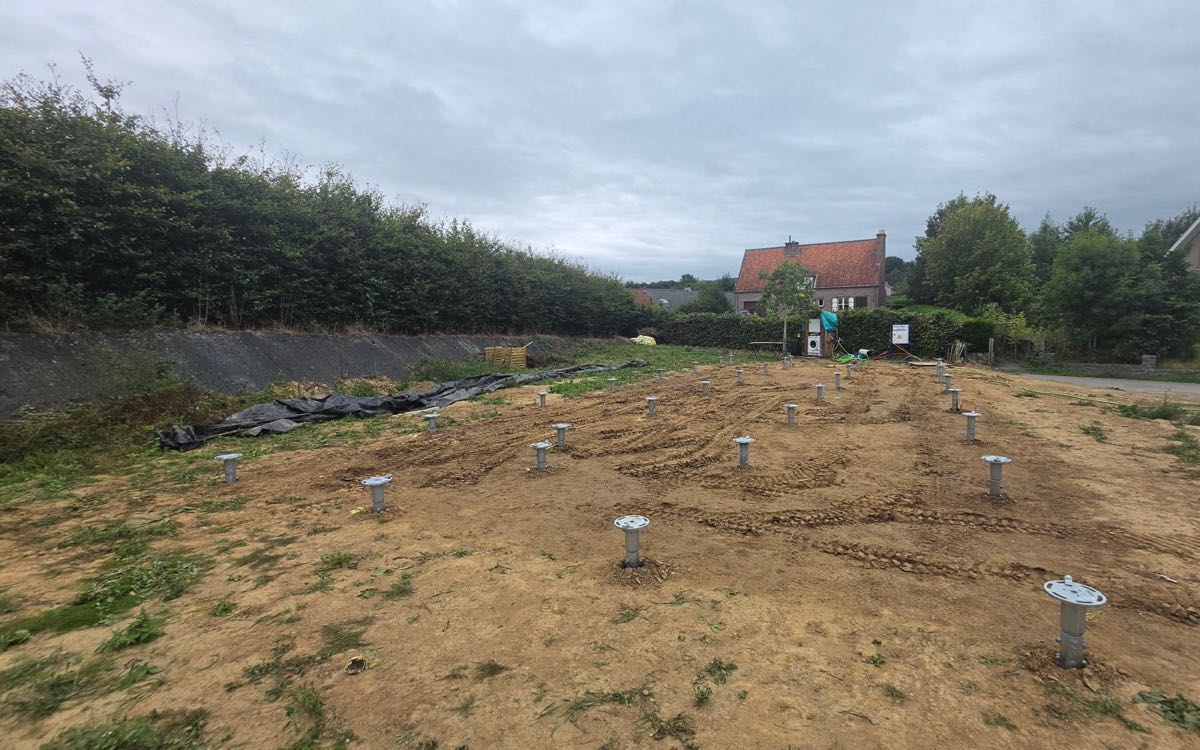

Wir haben ein Raster von Schraubpfählen genau nach dem Fundamentplan des Modulbauers eingebracht. Die Pfähle sind sofort belastbar und gleichen Höhenunterschiede mit verstellbaren Pfahlköpfen aus.

Das Ergebnis

Ein Haus, das direkt auf sein Fundament gesetzt werden konnte, mit einem belüfteten Hohlraum unter dem Boden, der alles trocken hält.

Die Herausforderung

Ein Haus in Erquelinnes zeigte Risse in den Innenwänden durch eine Setzung auf der linken Seite. Der tragfähige Boden lag sehr tief.

Unsere Lösung

In einer ersten Phase, Mitte August 2026, haben wir den Boden unter dem Fundament mit Expansionsharz (Deep Lift) stabilisiert. Ende August haben wir das Fundament örtlich bis etwa 1 m unter Gelände freigelegt und neun Magnum Push Piers Ø 76 mm mit Reibungsspitze eingebracht: zwei an der Vorderfassade, sechs entlang der linken Seitenwand und einer an der Rückseite. Magnum-Stahlkonsolen verbinden die Pfähle mit dem bestehenden Fundament. Jeder Pfahl wurde Segment für Segment gepresst, bis der Widerstand ausreichte — sieben Pfähle bis etwa 14,5 bis 16 m Tiefe.

Das Ergebnis

Nach dem Einbringen wurde jeder Pfahl einzeln mit 400 bar geprüft, etwa 20 Tonnen Reaktionskraft, mindestens 15 Minuten lang — ohne nennenswertes zusätzliches Eindringen. Danach haben wir das Fundament entlang der Seitenwand kontrolliert um 20 bis 30 mm angehoben und Hohlräume unter dem Fundament durch Injektion verfüllt. Alles wurde in einem Einbauprotokoll mit Tiefe und Druck je Pfahl festgehalten.

Die Herausforderung

Eine Reihe Solarmodule auf einem Stahlgestell in einer Wiese. Bei Solarmodulen ist nicht das Gewicht die größte Kraft, sondern der Wind, der sie anheben will. Das Fundament muss also vor allem als Zuganker wirken, ohne Betonblöcke und ohne Graben.

Unsere Lösung

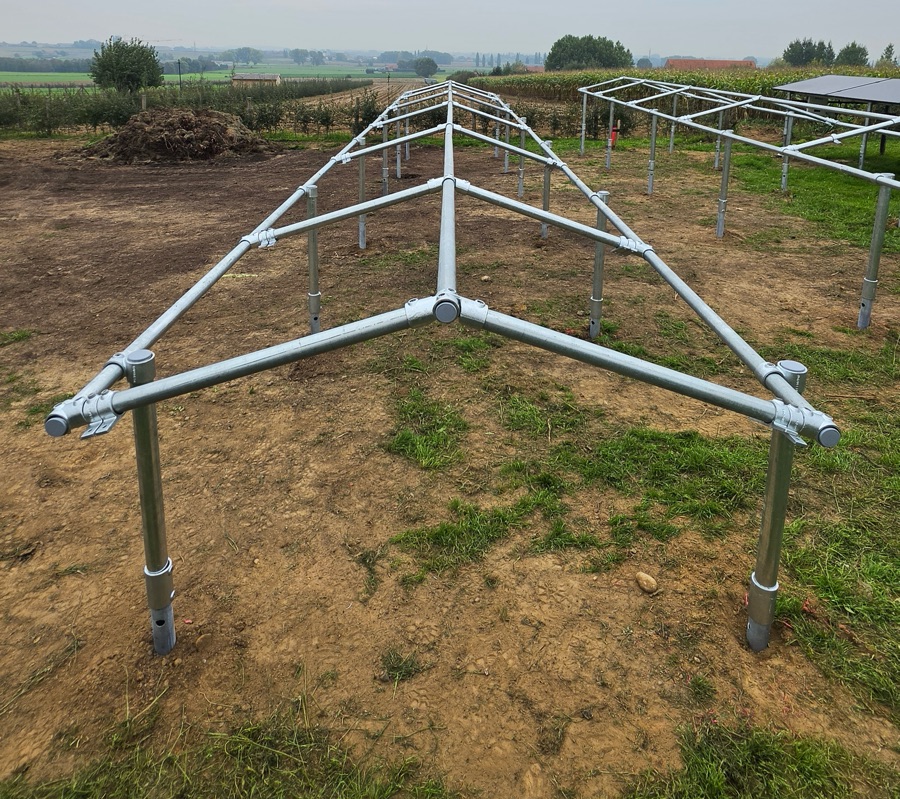

Unter jedem Pfosten des Gestells haben wir einen Helixpfahl von 1,2 m mit einer Helix von 15 cm eingedreht. Der Boden über der Helix hält den Pfahl, wenn der Wind an den Modulen zieht: So ist der Helixpfahl ein idealer Zuganker. Darauf kamen das Stahlrohrgestell und die Module.

Das Ergebnis

Ein Fundament ohne Beton und ohne Graben, das die Module bei Sturm festhält, mit dem Gras einfach darunter. Später vollständig rückbaubar.
