Enkele helix
Eén helix aan de punt
- Draagt druk én trek
- Snel en zuinig
- Voor woningen, aanbouwen, modulaire bouw, steigers en carports
Schroefpalen
Schroefpalen: funderen zonder beton
Een schroefpaal is een stalen buis met één of meer helixbladen die we tot op de draagkrachtige grond schroeven. Geen graafwerk, geen beton en geen wachttijd: je bouwt dezelfde dag verder. Bij elke paal meten we het koppel, zodat het draagvermogen gekend is.
100 jaargarantie op het staal (fabrikant)
Ø 60–324 mmbuisdiameters
1.000 kNtot per paal
132 kNminstallatiekoppel
Waarom schroefpalen?
- Geen graafwerk, geen grond om af te voeren
- Geen beton en geen droogtijd: meteen belastbaar
- Trillingsvrij en stil, ook naast bestaande gebouwen
- Draagvermogen per paal gemeten via het koppel
- Werkt in klei, zand, veen en op het water
- 60 à 80% minder CO₂, verwijderbaar en herbruikbaar
Zo plaatsen we schroefpalen

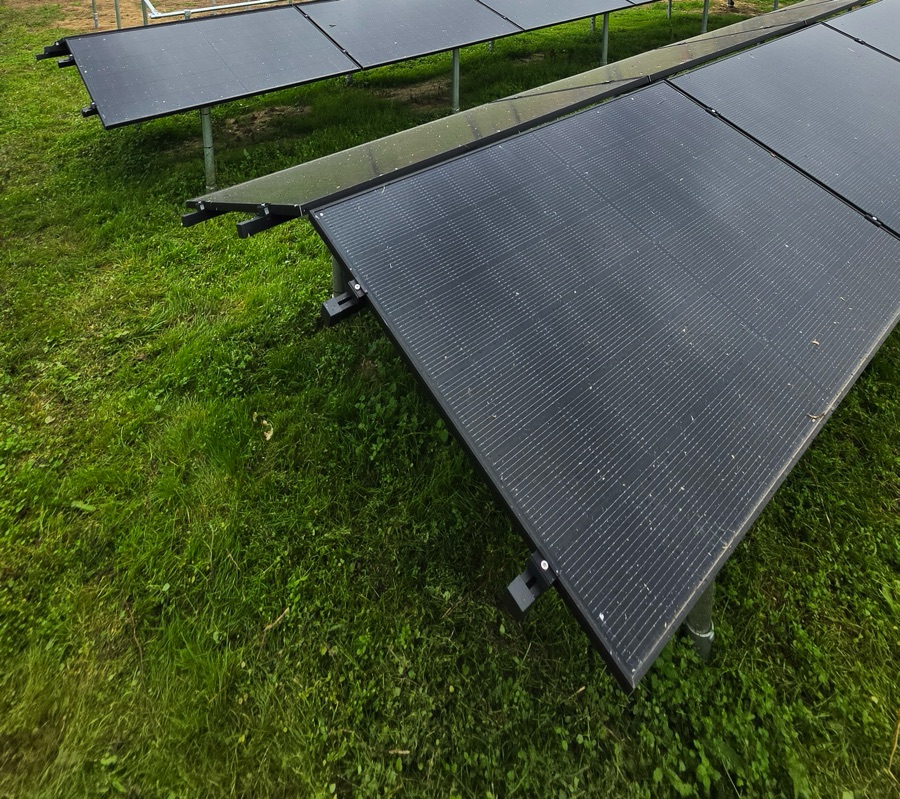

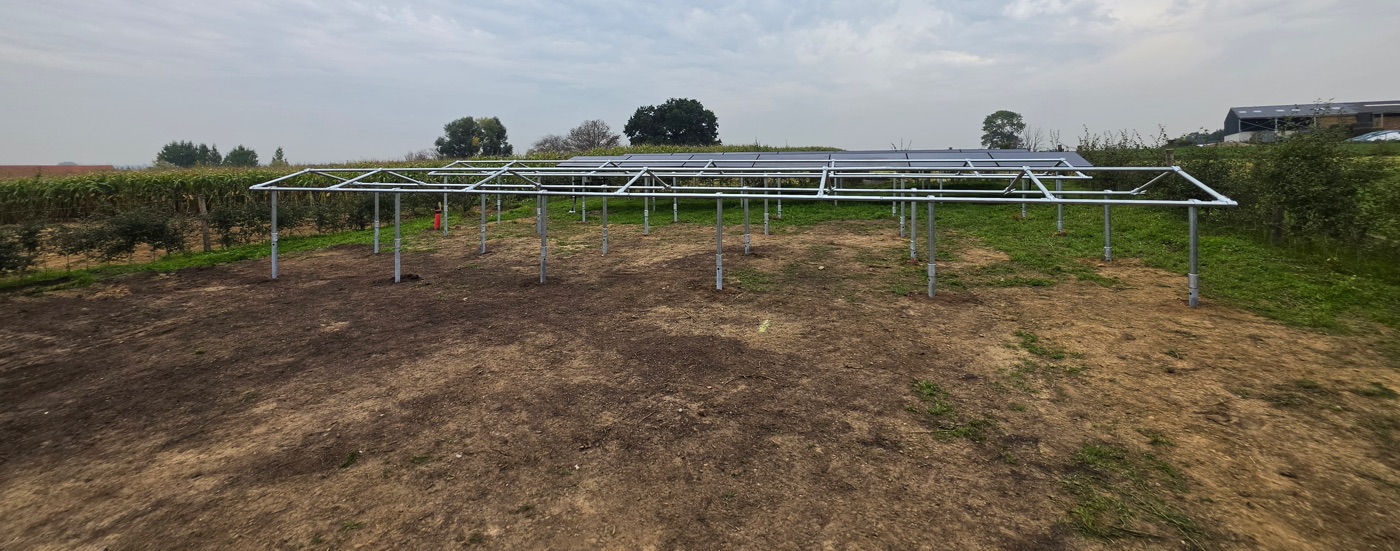

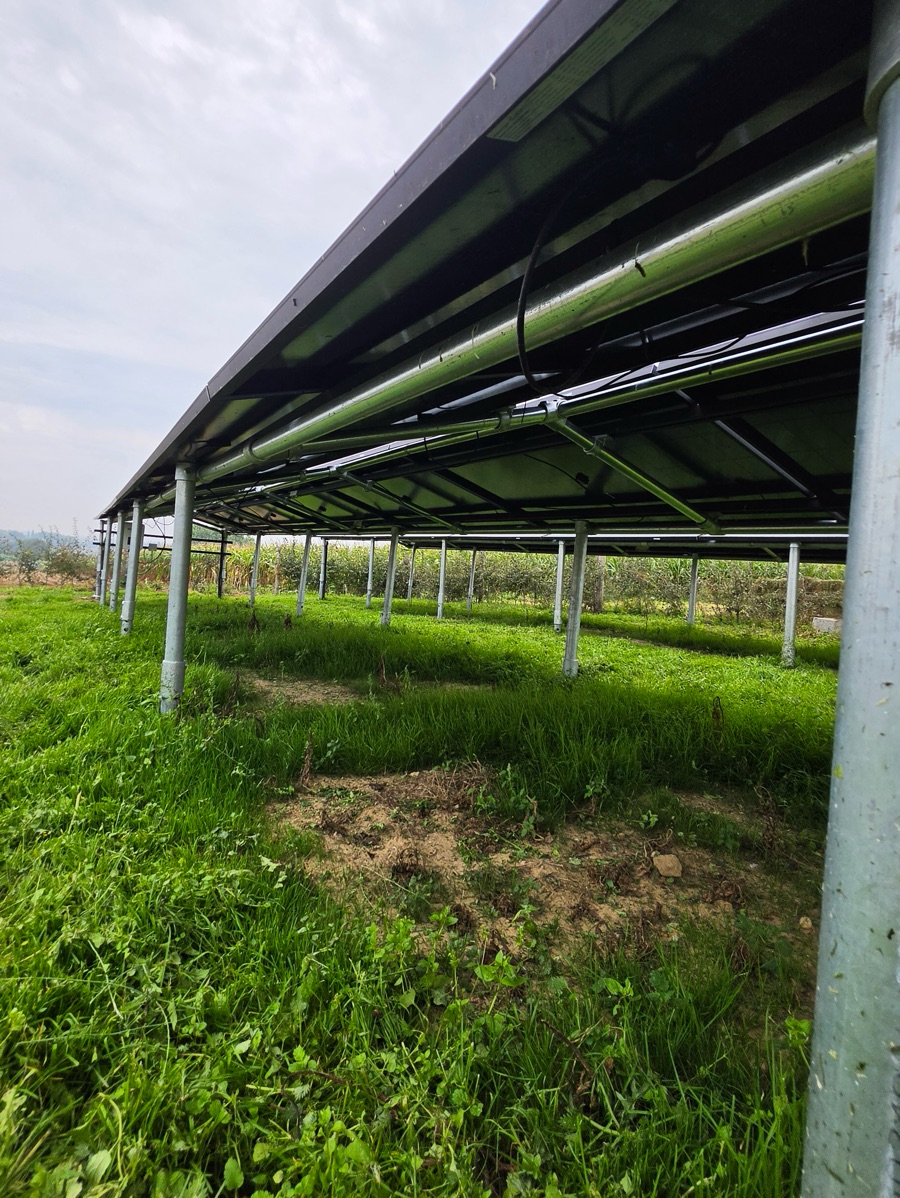

Op de werf: helixpalen als trekanker onder zonnepanelen
Welk paaltype past bij jouw project?
Klik op een type: de animatie toont hoe de paal zijn last afgeeft, de stappen leggen het uit.
Meervoudige helix
Twee of drie helices
- Meer draagvermogen in slappere grond
- Sterk in trek en wisselende krachten
- Voor BESS, zonneparken, hallen en bruggen
Vleugelpaal
Vleugels onder het maaiveld
- Extra zijdelingse stijfheid
- Kleinere diameter volstaat
- Voor borden, verlichting en vrijstaande constructies
Blokpaal
Betonblok rond de paalkop
- Spreidt zijdelingse krachten
- Kortere, lichtere palen mogelijk
- Voor geluidsschermen en afsluitingen
HELIX (klein)
Klein, met de hand te plaatsen
- 0,7 tot 3,2 m, helix 160 mm
- Geen machines nodig
- Voor terrassen, afsluitingen, tuinhuizen en steigers
Het gamma van Paalupiste
We werken met schroefpalen van Paalupiste, een Finse fabrikant die sinds 2001 schroefpalen produceert.
| Buisdiameters | 60,3 · 76,1 · 88,9 · 114,3 · 139,7 · 168,3 · 219,1 · 273,0 · 323,9 mm |
|---|---|
| Helixdiameters | 150 tot 1.000 mm, één of meerdere helices |
| Draagvermogen | tot 1.000 kN per paal |
| Staal | hoogsterkte SSAB-staal |
| Certificering | EN 1090, ISO 9001 en ISO 14001 |
| Afwerking | ruw of thermisch verzinkt |
| Lengte | verlengbaar met verlengstukken, tot vele meters diep |
Toepassingen
Plaatsing en controle
- Hydraulische rupsmachines en graafkranen met rotatoren van Prodig en Digga, tot 132 kNm
- Handmachines voor tuinen en smalle doorgangen, een ponton voor werken op het water
- Koppel per paal geregistreerd: het draagvermogen wordt gemeten, niet geschat
- Paalkoppen met een laser op hoogte
- Installatieverslag met diepte en koppel per paal
- Proefbelastingen in druk en trek waar het project dat vraagt
Voor ingenieurs en studiebureaus
We bezorgen de productgegevens en draagvermogentabellen van de fabrikant en stemmen het paalvoorstel af met je stabiliteitsingenieur. In ons gratis e-book lees je hoe je stalen schroefpalen ontwerpt volgens Eurocode 7.
Download het e-bookVeelgestelde vragen
Hoe diep gaat een schroefpaal?
Minstens tot onder de vorstgrens, en verder tot de helix in een laag zit die de last kan dragen. Bij woningen of slappe grond kan dat 6, 10 of zelfs 15 m zijn.
Hoe weet je dat een schroefpaal draagt?
Tijdens het indraaien meten we het koppel. Dat hangt rechtstreeks samen met het draagvermogen. Bij grotere projecten vertrekken we bovendien van een sondering.
Hoe lang gaat een schroefpaal mee?
Tientallen jaren. De fabrikant geeft tot 100 jaar garantie op het staal, en bij het ontwerp houden we rekening met corrosie volgens EN 1993-5.
